CAD Modelle und Zeichnungen hochladen und kalkulieren

Sie können Ihr 2D oder 3D CAD Modell für ein lasergeschnittenes Blechteil direkt bei Blexon hochladen. Blexon prüft kostenlos die Machbarkeit und berechnet mengenabhängige Preise.

Klicken Sie auf der Startseite oben auf “Artikel Import” und wählen Sie die gewünschten Dateien mit CAD Modellen oder Zeichnungen aus.

Sie können CAD Modelle und Zeichnungen im Format Step (*.stp) und Dxf hochladen und kalkulieren

Sie können CAD Modelle und Zeichnungen im Format Step (*.stp) und Dxf hochladen und kalkulieren

Blexon kann Dateien im Format “Step” (*.stp oder *.step) und “Dxf” (*.dxf) verarbeiten. Sie können bis zu 10 Dateien gleichzeitig auswählen und hochladen. Beachten Sie die maximalen Dateigrössen.

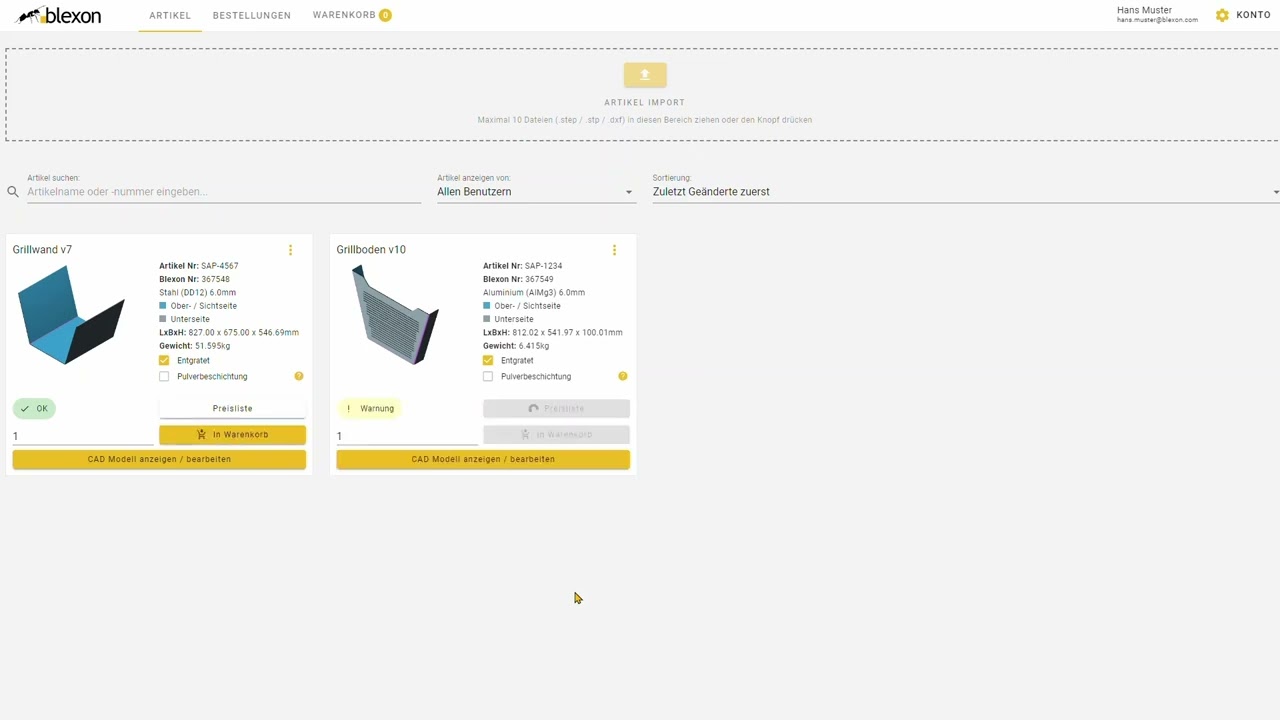

Alternativ können Sie auch Dateien direkt vom Desktop oder dem Dateiexplorer auf die Shopoberfläche von Blexon ziehen (Drag and drop).

Dateien mit CAD Modellen von Blechkonstruktionen können auch mit drag and drop auf dei Oberfläche von Blexon gezogen und so hochgeladen werden

Dateien mit CAD Modellen von Blechkonstruktionen können auch mit drag and drop auf die Oberfläche von Blexon gezogen und so hochgeladen werden

Wählen Sie anschliessend für jeden Artikel den gewünschten Werkstoff / Material aus. Bei 2D Zeichnungen im Format Dxf geben Sie zusätzlich die geforderte Dicke des Materials ein.

Material auswählen, Namen und Artikelnummer vergeben und blexonisieren

Material auswählen, Namen und Artikelnummer vergeben und blexonisieren

Wir empfehlen jedem Artikel einen sprechenden Namen zu vergeben. Optional können Sie jedem Blechteil auch eine eigene Artikelnummer zuweisen. Diese drucken wir auf Auftragsbestätigung, Lieferschein und Rechnung.

Starten Sie die Preiskalkulation indem Sie auf Blexonisieren klicken. Blexon führt nun eine Reihe von Analysen durch. Die Herstellbarkeit wird überprüft und das Modell wird auf enthaltene Features, wie Gewinde und Senkungen, untersucht. Sie können den Fortschritt des Vorgangs verfolgen. Nach Abschluss des Blexonisierens hat das Blechteil einen der folgenden Status:

Blechkonstruktion im Status OK können direkt bestellt werden

Blechkonstruktionen mit Status OK können direkt bestellt werden

  • OK: Der Artikel kann direkt bestellt werden.
  • Warnung: Wir empfehlen, dass Sie das CAD Modell anzeigen und die Meldung dort prüfen, bevor Sie den Artikel bestellen.
  • Aktion erforderlich: Gewinde oder Senkungen wurden erkannt. Öffnen Sie das CAD Modell im CAD Editor und bestätigen Sie die Gewinde bzw. Senkungen oder lehnen Sie sie ab.
  • Fehler: Unser automatischer Algorithmus ist der Meinung, dass die Blechkonstruktion so nicht herstellbar ist. Öffnen Sie das CAD Modell im CAD Editor und überprüfen Sie die Fehlermeldung. Wenn der angezeigte Fehler unklar oder falsch ist, zögern Sie nicht, uns das CAD Modell zur kostenlosen Überprüfung zu senden. Klicken Sie dazu auf “An Helpdesk senden”.
